Game Boy com Pi Zero - Parte 3

Esta ultima parte do projeto foi basicamente toda a montagem. Começando pelos botões, usei uma placa universal soldando os micro switch e depois aterrando os pinos de cada um. O próximo passo foi soldar um fio em cada pino deles para seu respectivo pino da GPIO, para quando fossem acionados fazer o terra e assim o Pi Zero reconhecer como comando. Nas fotos abaixo segue o teclado com os micro switch e ele no lugar já com os fios soldados no Pi Zero.

O próximo passo foi fazer a plaquinha de audio que pode ser vista na foto abaixo:

Seguindo o mesmo esquema dos botões frontais, usei uma plaquinha para os botões shoulders. Além disso desmanchei uma bateria de aeromodelo de 1000mA e retirei duas celulas, ligando elas em paralelo para alimentar todo o sistema, sendo então 3,7V e 2000mA. A ligação é simples, os terminais da bateria são ligados no carregador TP4056 e em paralelo com a entrada do  booster MT3608. A saída do booster alimenta todo o sistema com 5V que possui ajuste fino pelo trimpot. Abaixo na foto é possível ver a plaquinha dos botões shoulders, o booster, a plaquinha de carga de baterias e as duas celulas das baterias. Na foto também é possível ver o botão liga desliga.

Para finalizar, coloquei o auto falante, um amplificador de audio XPT8871 para alimentar o auto falante, um potentiometer retirado de diskman de sucata e um jack P2 estéreo com chaveamento. Assim quando plugo o fone de ouvido o jack desliga o auto falante. Os fones de ouvido conseguem ser bem alimentados apenas pelo Pi Zero, já que a maioria dos fones de ouvido possuem impedância alta, o amplificador foi usado apenas para o auto falante. O circuito então ficou na sequencia: a saída das GPIO na plaquinha de audio, depois o potenciômetro, o jack, o amplificador e o auto falante. Foi necessário limitar um pouco a potencia do amplificador com um resistor em serie na entrada, já que ele é de 5W e o auto falante 1W ou menos.

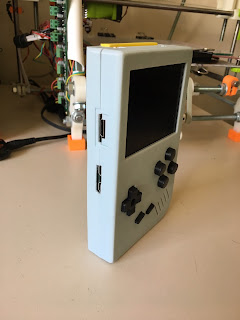

Abaixo algumas fotos e um video da jogabilidade:

*Estou postando todo o processo de montagem no forum Retro Games Brasil também, qualquer duvida que surgir não deixe de postar lá:
https://retrogamesbrasil.net/showthread.php?tid=310
