Desde que imprimi e passei a usar este case para meu Retropie fiquei pensando em uma forma de fazer com que o botão power ficasse funcional. A ideia era modificar o desenho de forma que o botão movesse para atuar uma chave. Porém por fim, acabei optando por uma ideia melhor, onde não precisei fazer modificação no case. Usando um 555 no modo mono estável fiz uma chave de toque.
Circuito

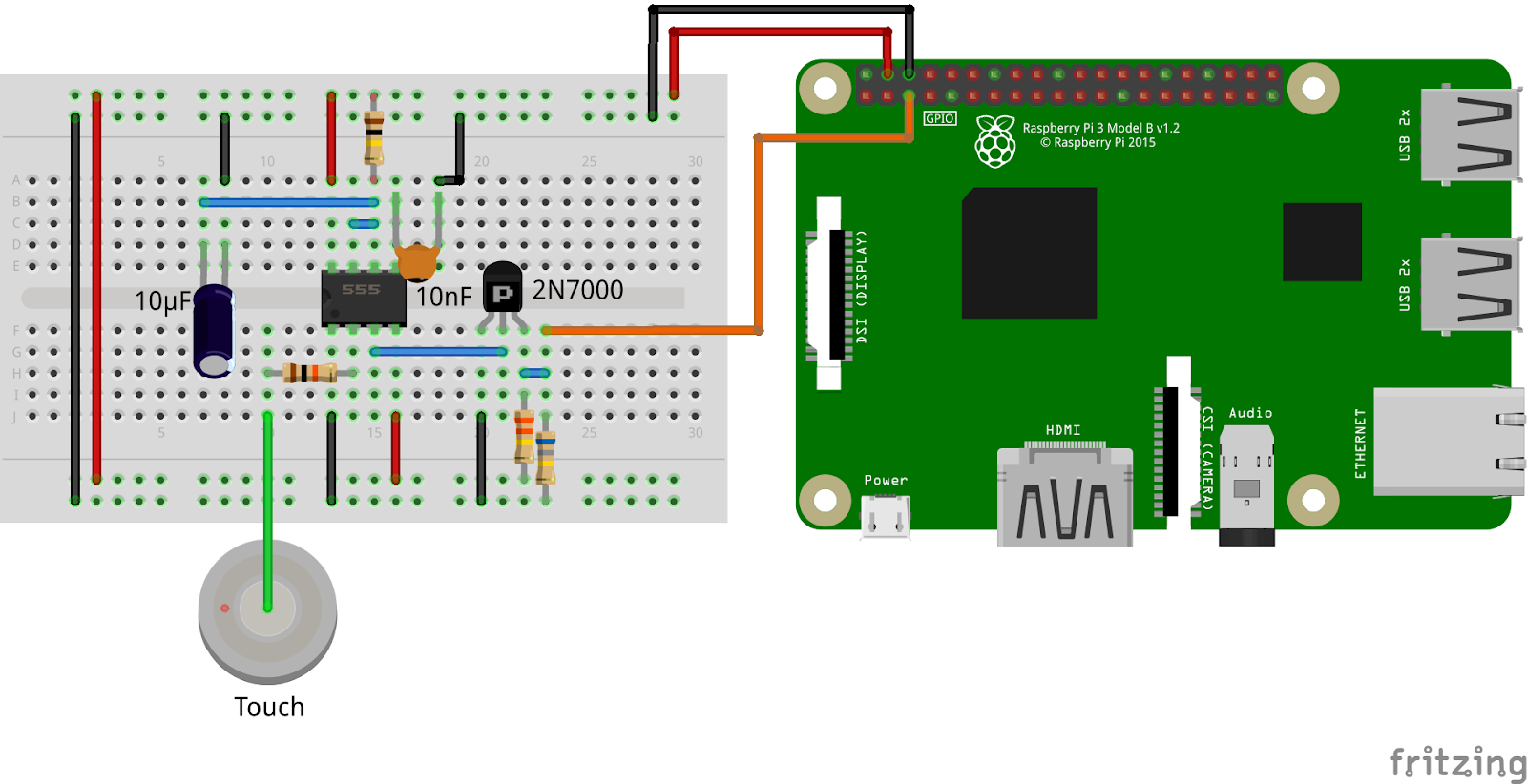

Circuito mostrando o FET e o divisor resistivo
Circuito completo
O circuito é simples, ao receber o pulso do “dedo” no pino 2 o capacitor de 10uF inicia sua carga e a saída do 555 (pino 3) vai para nível alto, assim que o capacitor carrega a saída volta ao nível baixo. Para o Rasberry Pi ligar, é necessário que o pino 5 (GPIO3) receba um nível baixo. Para fazer este trabalho é usado um FET 2N7000 e um divisor resistivo, onde o divisor resistivo entrega 3,3V no pino 5 do Raspberry Pi e quando o gate do FET recebe o nível alto do 555, a tensão no pino 3,3V vai a 0 atuando como uma chave para o terra.
Abaixo segue algumas fotos detalhando como foi feito o atuador de toque com um pedaço de um clipe de papel.
O pequeno circuito a direita
Detalhe do circuito e o atuador com pedaço de clip de papel
