Ligando um volante Logitech G25, G27 ou Force GT no PS4

http://www.isrtv.com/logitech/logitech-g27-support-playstation-4

Quando estava para comprar um Playstation 4, descobri que ele não aceitava meu volante Driving Force GT, aliás ele não aceitava nenhum volante Logitech antigo, nem mesmo o G27 que ainda era um volante novo. A solução até então era comprar o novíssimo G29. Procurando informações do “porque”, não achei nada conclusivo, a Sony informa que é problema com a Logitech e a Logitech informa que o problema é com a Sony. Então encontrei o Maxrace, um produto muito interessante, que consegue plugar os volantes G29 / G27 / GT / GT Pro / G920 / MOMO nos consoles PS4 / XBOX ONE / XBOX 360, porém com o preço em torno de 150 dólares, o que achei bem caro. Procurando um pouco mais, encontrei uma solução bem interessante, apesar de não ser tão pratica que é o GIMX. Com valor quase irrisório, já que usa como hardware adicional apenas um Arduino (U$5) e um Serial USB (U$3).
Para o funcionamento é necessário também um computador rodando o gimx, o que o gimx e o Arduino irão fazer, pensando de forma bem básica é: o gimx coleta os dados do volante, trata e envia para o Arduino dados de um G29 através da Serial USB, o Arduino plugado no PS4 simula um G29. Volante e controle do PS4 também tem que ficarem plugados no computador. Ai vem a pergunta: Controle do PS4? Para que ele também precisa estar plugado no PC? É que para o sistema funcionar ele precisa de um ID que fica no controle. Sobre o funcionamento, não vi diferenças de uso comparado com um PS3 ou PC, force feedback e tudo mais funcionou perfeitamente, inclusive comparando o mesmo jogo, no caso o Assetto Corsa (PC/PS4). Meus testes foram feitos rodando o gimx em Windows 10, Linux Mate e em um Raspberry Pi 3 com Raspbian e Retropie.

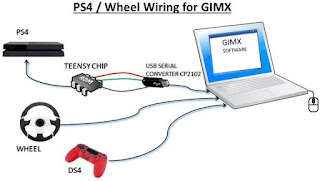

Na figura abaixo é possível ver a ligação física, onde Teensy seria o Arduino.

http://www.mediavida.com/foro/juegos/g25-g27-dfgt-en-ps4-con-gimx-553138

Com montar o sistema

Material necessário:

No meu caso estou usando um Arduino Micro Chines que é reconhecido pela IDE Arduino como Arduino Leonardo, o que realmente precisa ser observado é que este Arduino use o micro controlador ATmega 32u4. Para a serial USB é recomendado pela equipe do gimx usar a CP2102, eu usei na serial USB um FTDI FT232RL e funcionou sem problema algum. No lugar do Arduino pode ser usado também um Teensy.

Download:

Gimx 32 bits: https://gimx.fr/download/gimx-windows-32bits

Gimx 64 bits: https://gimx.fr/download/gimx-windows-64bits

Instalação do software e preparação do hardware

Instale o software Windows ou Linux, será criado três ícones, use o gimx-launcher. Na primeira vez ao abrir ele já irá pedir para escolher um arquivo de configuração xml, escolha um (ou mais) de acordo com seu volante(s). Para fazer a gravação do firmware e usar o sistema, o Arduino precisa estar ligado na interface serial USB por três fios, TX de um com RX de outro e vice-versa, além do terra (GND) de um com o outro, não tem segredo, é bem simples conforme tabela abaixo. No gimx-launcher será necessário selecionar a serial do Arduino (COMx para Windows ou TTYxxx para Linux) em PORT. Para saber certo qual a serial do Arduino, plugue primeiro o Arduino, depois abra o gim-launcher e veja a porta correta em PORT, anote essa porta. Agora plugue a serial USB também no PC, parece estranho mas é isso mesmo, os dois plugados no PC.

Ligação dos fios
Arduino	Serial USB
RX	TX
TX	RX
GND	GND

Gravação do firmware

- No gimx-launcher, observe se ele está com a porta correta do Arduino (aquela que foi anotada).
- Em Output escolha DIY USB.
- Vá em Help -> Update firmware.
- Selecione EMUG29PS4.hex, este é o firmware que será gravado.
- Clique em Load e será mostrado uma mensagem de alerta, clique Ok.
- Será mostrado outra mensagem pedindo para plugar Arduino e Serial USB no computador, se já estiver plugado clique Ok
- Ele irá pedir para remover a USB do Arduino e plugar novamente, faça isso e nesse momento o firmware será gravado e irá retornar tudo ok.

Para usar o sistema

- Caso esteja usando Windows instale o software Logitech do seu volante, no Linux não é necessário.
- Deixe o gimx-launcher fechado.
- Ligue o PS4 e desligue apenas o controle do PS4 pelo menu.
- Plugue o controle do PS4, o volante e a serial USB no PC. Se não tiver portas USB suficiente use um hub USB.
- Plugue o Arduino no PS4.
- Abra o gimx-launcher, selecione DIY USB em Output, a porta serial, Physical devices em Input e em config o xml do seu volante.
- Clique em Check e se tiver algum erro ele irá informar, caso contrário em clique em Start.

Agora para o volante ser reconhecido no PS4 é necessário apertar o botão PS relacionado no volante, Para o caso do meu Force GT é o próprio botão PS, o G27 sei que é o primeiro botão vermelho a esquerda que fica no câmbio, o outros será necessário testar.

Observações

O tempo para remover e plugar novamente o Arduino para a gravação do firmware é curto, se retornar que o tempo acabou, faça de novo.

Após a gravação do firmware o Arduino não será mais reconhecido no PC, a porta serial não será mais listada. Caso deseje gravar outro firmware, selecione a porta da serial USB e siga os mesmos procedimentos, plugando o Arduino também no PC, mesmo sem ser reconhecido.

Existem outros firmwares que podem ser gravados e irão simular outros dispositivos, até mesmo para outros consoles, são eles:

- EMUJOYSTICKPS3: HID joystick emulation, with 16bit stick axes, for PS3
- EMUPS3: Sixaxis emulation, for PS3
- EMU360: 360 pad emulation, for Xbox 360
- EMUPS4: Hori Pad FPS Plus emulation, for PS4 (with touchpad support)
- EMUXONE: Xbox One pad emulation, for Xbox One
- EMUG29PS4: Logitech G29 gaming wheel emulation, for PS4, with force feedback support
- EMUG27PS3: Logitech G27 gaming wheel emulation, for PS3, with force feedback support
- EMUGTFPS2: Logitech GT Force emulation, for PS2, with force feedback support
- EMUDFPS2: Logitech Driving Force emulation, for PS2, with force feedback support
- EMUDFPPS2: Logitech Driving Force Pro emulation, for PS2, with force feedback support
- EMUG27PC: Logitech G27 gaming wheel emulation, for PC, force feedback support

Em breve farei um artigo mostrando como fazer o sistema funcionar no Raspberry Pi com Raspbian de forma automática, sem a necessidade de usar teclado e mouse.

-- ATUALIZAÇÂO 07/2020 --

Depois de vários testes percebi que o driver utilizado no Linux tanto para Raspberry Pi quanto para maquinas x86/64 não apresenta a mesma precisão do volante quanto do Windows. Com isso achei melhor não fazer o artigo sobre Raspberry Pi, o conselho é sempre usar Windows.

Fonte: https://gimx.fr
